Стоечная инвентарная система позволяет собирать временные мостовые опоры из повторяемых элементов. Ее гибкость полезна на разных створах, но требует точной комплектации по высоте, ярусам, связям и узлам опирания.
Недостаточно знать количество стоек. Расчетная модель включает основания, распределительные элементы, поперечные и продольные связи, оголовки, пролетные конструкции и монтажные стадии.
Состав системы и справочную информацию можно изучить подробнее на странице производителя, а рабочая компоновка определяется проектом переправы.
Где начинается инженерная задача
На этапе «где начинается инженерная задача» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.
Временные опоры. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Стоечные блоки поддерживают пролетные конструкции на период восстановления или технологических работ. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.
Инвентарность. На практике этот пункт проверяют раньше, чем кажется. Набор позволяет менять высоту и компоновку в пределах расчетных решений. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.
Исходные данные: что передать до расчета
На этапе «исходные данные: что передать до расчета» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.
Основание. Рациональный подход начинается с проверяемого исходного условия. Нужны геология, отметки, расчетные реакции и схема распределения нагрузки. Это не усложнение процесса, а способ сохранить расчетную схему и последовательность монтажа.
Компоновка. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Передают высоту, ярусы, шаг стоек, связи, оголовки и пролетную систему. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.
Как проверить проектное решение
На этапе «как проверить проектное решение» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.
Устойчивость. На стройплощадке последствия этого решения становятся особенно заметны. Проверяют плоскости связей, гибкость стоек и монтажные стадии до замыкания блока. Результат фиксируют в чертеже, ведомости или контрольной записи, чтобы к нему можно было вернуться при приемке.
Опирание. Рациональный подход начинается с проверяемого исходного условия. Башмаки, распределительные элементы и оголовки должны передавать усилия без случайных эксцентриситетов. Это не усложнение процесса, а способ сохранить расчетную схему и последовательность монтажа.
Производственная последовательность
На этапе «производственная последовательность» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.
Дефектация. У производственной команды есть простой ориентир. Повторно используемые элементы сортируют по состоянию и ремонтопригодности. Проверяемый критерий всегда надежнее формулировки «сделать качественно».
Совместимость. На стройплощадке последствия этого решения становятся особенно заметны. Новые детали выполняют по контрольным шаблонам существующей системы. Результат фиксируют в чертеже, ведомости или контрольной записи, чтобы к нему можно было вернуться при приемке.
| Этап | Что проверить | Зачем |
|---|---|---|
| Основание | Геология и реакции | Подготовить опирание |
| Комплект | Стойки, связи, оголовки | Собрать блок |
| Монтаж | Ярусы и геодезия | Удержать устойчивость |
| Приемка | Состояние и документы | Подтвердить эксплуатацию |
Контроль геометрии и качества
На этапе «контроль геометрии и качества» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.
Стойки. Именно на этом этапе небольшая неточность превращается в дорогую переделку. Контролируют прямолинейность, торцы, отверстия и сварные узлы. Такой контроль занимает меньше времени, чем сортировка и доработка готовой партии на объекте.
Связи. У производственной команды есть простой ориентир. Проверяют рабочую длину, крепеж и возможность установки без принудительного натяга. Проверяемый критерий всегда надежнее формулировки «сделать качественно».
Защита, маркировка и комплектность
На этапе «защита, маркировка и комплектность» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.
Опорные зоны. Для заказчика важен не сам термин, а его влияние на срок и приемку. После ремонта тщательно восстанавливают покрытие у башмаков и стыков. Иначе экономия на подготовке быстро исчезает в дополнительных рейсах, простоях и повторных операциях.
Марки. Именно на этом этапе небольшая неточность превращается в дорогую переделку. Обозначение сохраняют читаемым после нескольких циклов перевозки и монтажа. Такой контроль занимает меньше времени, чем сортировка и доработка готовой партии на объекте.
Логистика и подготовка к монтажу
На этапе «логистика и подготовка к монтажу» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.
По ярусам. Здесь полезно отделить формальное соответствие от монтажной готовности. Комплектуют стойки, связи и крепеж для каждого монтажного уровня. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.
Площадки. Для заказчика важен не сам термин, а его влияние на срок и приемку. Заранее готовят зоны укрупнения, выверки и безопасного складирования. Иначе экономия на подготовке быстро исчезает в дополнительных рейсах, простоях и повторных операциях.
Приемка и документы
На этапе «приемка и документы» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.
Комплект. На практике этот пункт проверяют раньше, чем кажется. Сверяют марки по блокам, включая мелкий крепеж и регулировочные детали. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.
Геодезия. Здесь полезно отделить формальное соответствие от монтажной готовности. Отметки и положение опор проверяют на каждом ярусе, не откладывая ошибку до оголовка. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.
Ошибки, которые обходятся дороже всего
На этапе «ошибки, которые обходятся дороже всего» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.
Отсутствует одна плоскость связей. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Опора теряет расчетную пространственную работу. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.
Высоту добирают случайными подкладками. На практике этот пункт проверяют раньше, чем кажется. Неуправляемое опирание меняет передачу усилий. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.
Короткий чек-лист перед заказом
На этапе «короткий чек-лист перед заказом» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.
Основания. Рациональный подход начинается с проверяемого исходного условия. Готовы и приняты до сборки. Это не усложнение процесса, а способ сохранить расчетную схему и последовательность монтажа.
Блоки. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Комплектность, связи, шаблоны и монтажная последовательность подтверждены. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.
- стойки проверены по состоянию
- связи есть для каждого яруса
- опорные узлы рассчитаны
- крепеж разбит по блокам
- геодезический контроль ведется поэтапно
Вопросы, которые стоит закрыть до договора
Чем МИК-С отличается от пакетной системы?
Стоечная система прежде всего формирует инвентарные опоры; ее компоновка и связь с пролетом требуют отдельного расчета.
Можно ли менять высоту на объекте?
Только в пределах предусмотренных элементов и после проверки устойчивости, связей и опирания.
Как принимать стойки после хранения?
По геометрии, коррозии, отверстиям, сварным швам, комплектности и документированной пригодности.
Почему важны связи?
Они обеспечивают пространственную устойчивость опоры, особенно в промежуточных монтажных состояниях.
Как хранить комплект?
По маркам и типоразмерам, с защитой соединений и реестром, который позволяет быстро собрать следующий объект.
Сравнение предложений без ловушки низкой цены: МИК-С
Для темы «МИК-С: как комплектовать стоечную инвентарную мостовую систему» итоговая сумма становится понятной только после расшифровки работ. Один поставщик включает проверку документации, подготовку технологии и маркировку, другой считает лишь основную операцию над МИК-С. Сопоставьте границы ответственности, перечень исходных файлов, контроль до отгрузки и формат документов. Так становится видно, где предложение действительно экономичнее, а где часть расходов просто перенесена на площадку.

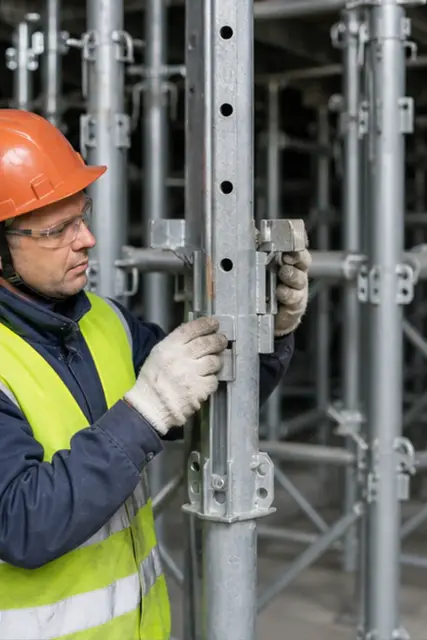

Следующий шаг — перевести слова о качестве в наблюдаемые признаки. Для мостовые инвентарные конструкции заранее определяют базовые размеры, способ измерения, объем выборки и момент остановки работ при отклонении. Контрольный этап «Контроль отверстий и соединений стоечной системы» должен показывать понятную операцию с идентификацией марки и зафиксированным результатом, а не служить рекламной иллюстрацией. Чем конкретнее критерий, тем спокойнее приемка и тем меньше спорных трактовок после изготовления.
Отдельно сравните готовность поставки к реальной работе. Для стоечные опоры важны масса мест, устойчивость упаковки, очередность, комплект крепежа, доступ к обозначениям и защита критичных поверхностей. Изделие, которое приходится заново сортировать или доводить перед монтажом, обходится дороже аккуратно подготовленного комплекта даже при меньшей цене в счете.
контрольный образец: безопасный способ запустить серию

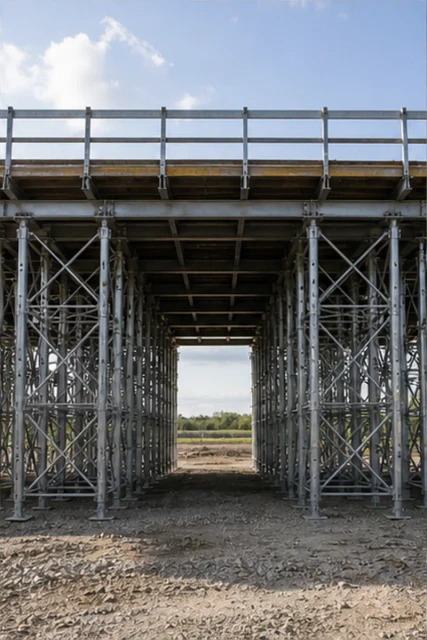

контрольный образец нужна не ради дополнительного согласования. Она проверяет на небольшом объеме, как материал, геометрия, сопряжение и упаковка работают вместе. Для МИК-С до старта фиксируют критичные параметры и ответные детали, а затем сравнивают результат с чертежом и требованиями к этапу «Временная мостовая система на стоечных опорах». Ошибка остается локальной и не тиражируется на весь заказ.
Контрольную точку размещают перед дорогой или необратимой операцией. Соединения и размеры оценивают до покрытия, сопряжение — до выпуска ответной серии, а комплектность временная переправа — до закрытия транспортных мест. Очное присутствие требуется не всегда: измерительный протокол, фотографии с идентификацией марки и согласованный шаблон часто дают достаточную прослеживаемость.
После проверки замечание превращают в изменение КМД, шаблона, последовательности или упаковочной ведомости. Фраза «делать аккуратнее» не управляет процессом, а конкретная база измерения или исправленный кондуктор управляет. Для МИК-С этот принцип особенно важен: серийное качество получается из повторяемой процедуры, а не из удачного первого экземпляра.
Итоговый ориентир для заказчика
МИК-С работает как пространственная опора, а не как стопка стоек. Ее надежность формируют основания, связи, оголовки, совместимые узлы и понятная последовательность монтажа.
Комплектность по ярусам и блокам, контроль состояния и маркировка дают инвентарной системе главное преимущество — возможность быстро повторить безопасную сборку на новом объекте.
