СИП-4: Надёжный проводник для современных сетей

Представьте себе ситуацию: вам нужно подключить к электросети загородный дом, гаражный кооператив или небольшое производственное помещение. Воздушная линия, протянутая от столба до вашего здания, должна быть безопасной, долговечной и способной выдержать суровые погодные условия. Именно здесь на сцену выходит кабель сип 4  — самонесущий изолированный провод четвёртого типа, который прочно занял свою нишу в сфере электроснабжения.

В отличие от своих «старших братьев» — СИП-1 и СИП-2, — которые несут на себе отдельную нулевую жилу из алюминиевого сплава, СИП-4 построен по принципу равноправия: все его жилы одинаковы и выполняют одновременно и функцию проводника тока, и функцию несущего элемента. Это решение делает его компактнее, легче и проще в монтаже.

Расшифровка и конструкция: что скрывается за аббревиатурой

Давайте разберём название по буквам:​

• С — самонесущий (не требует дополнительного троса или кабеля для поддержки собственного веса)

• И — изолированный (каждая жила покрыта защитной оболочкой)

• П — провод (всё-таки это провод, а не кабель в классическом понимании, хотя в разговорной речи многие называют его кабелем)

• 4 — тип конструкции с четырьмя одинаковыми алюминиевыми жилами

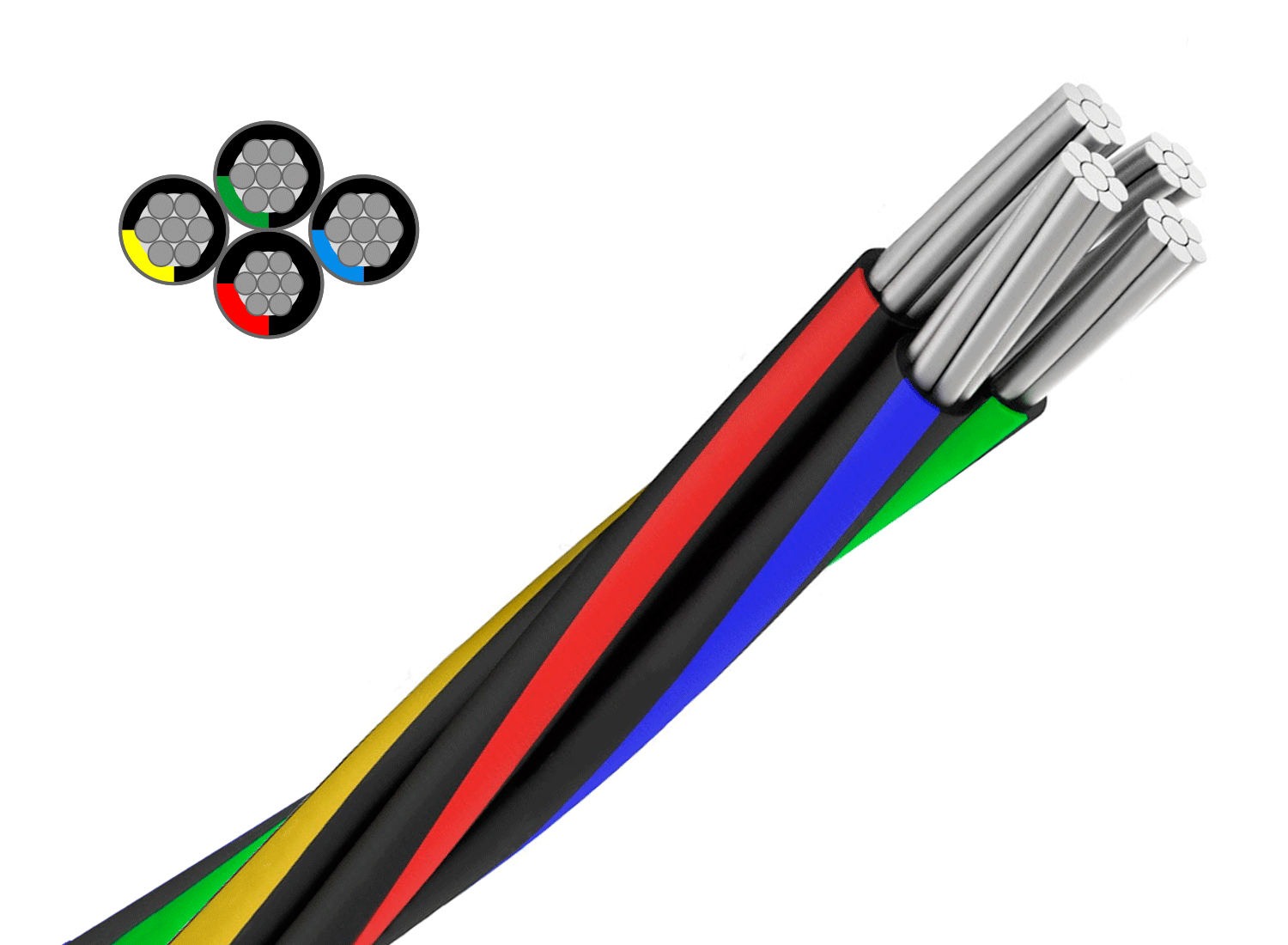

Конструкция СИП-4 предельно проста и элегантна. Внутри у нас от двух до четырёх токопроводящих жил из алюминия. Жилы многопроволочные, уплотнённые (компактированные), что обеспечивает оптимальное соотношение сечения и гибкости. Каждая жила покрыта изоляцией из светостабилизированного полиэтилена — материала, который не боится ни ультрафиолета, ни влаги, ни температурных перепадов.​

Сечение жил варьируется в широком диапазоне: от 16 мм² для небольших нагрузок до 240 мм² для мощных промышленных линий. При этом чаще всего встречаются стандартные варианты: 16, 25, 50, 70, 95 и 120 мм².​

Технические характеристики: цифры, которые имеют значение

Перед тем как выбрать провод для конкретного проекта, важно понимать его возможности. Вот ключевые параметры СИП-4:

• Номинальное напряжение: 0,6/1 кВ (660-1000 В), частота 50 Гц — оптимально для большинства бытовых и промышленных сетей

• Температурный диапазон эксплуатации: от -60°C до +50°C — провод работает от жары сахарской пустыни до морозов якутской зимы

• Длительно допустимая температура нагрева жилы: +90°C

• Нагрев при аварийной перегрузке: до +130°C (кратковременно)

• Температура при коротком замыкании: до +250°C

• Минимальный радиус изгиба при монтаже: 10 диаметров провода — достаточно гибкий, чтобы обходить препятствия

• Срок службы: минимум 40 лет — это инвестиция на десятилетия

Сопротивление постоянному току зависит от сечения. Например, для жилы 240 мм² оно составляет не более 0,155 Ом на километр длины при температуре 20°C. Чем меньше сопротивление, тем меньше потерь энергии при передаче.​

Почему СИП-4 заслуживает внимания: ключевые преимущества

Провод СИП-4 обладает рядом неоспоримых достоинств, которые делают его популярным выбором среди электриков и проектировщиков:

1. Безопасность для людей и животных
Изолированные жилы исключают риск поражения электрическим током при случайном прикосновении. Это особенно важно для линий, пролегающих вблизи жилых домов, детских площадок или пастбищ.

2. Стойкость к агрессивной среде
Светостабилизированный полиэтилен не разрушается под действием солнечного излучения, не пропускает влагу и устойчив к воздействию химических веществ. Провод не ржавеет и не требует покраски, в отличие от старых неизолированных линий.

3. Компактность и эстетика
СИП-4 выглядит аккуратно: тонкие, скрученные вместе жилы не создают визуального хаоса на фоне неба. Для современных коттеджных посёлков, где важен внешний вид, это существенный плюс.

4. Простота монтажа
Отсутствие отдельной несущей жилы упрощает процесс установки. Не нужно тщательно выравнивать нулевой провод и остальные фазы — все жилы одинаковы, и их можно подключать в любом порядке.​

5. Механическая прочность
Алюминиевые жилы выдерживают значительные механические нагрузки. Прочность алюминия на разрыв составляет не менее 120 МПа, что позволяет проводу сохранять целостность при сильном ветре или обледенении.​

Где используется СИП-4: сферы применения

Благодаря своей конструкции, СИП-4 идеально подходит для конкретных задач:​

Ответвления от магистральных линий
Основное назначение провода — подключение конечных потребителей к воздушным линиям электропередачи. Это так называемые «отводы» — от столба общей сети к дому, магазину или производству.

Прокладка вдоль стен зданий
СИП-4 часто используют для наружной проводки по фасадам. Изоляция защищает от замыканий при контакте со стеной, а компактность позволяет крепить провод непосредственно к поверхности без громоздких изоляторов.

Временные электроустановки
На стройплощадках, в местах проведения массовых мероприятий или при ремонтных работах СИП-4 обеспечивает быстрое и надёжное электроснабжение.

Сельское хозяйство
В условиях ферм, птицефабрик и животноводческих комплексов изолированные провода безопасны для животных и устойчивы к аммиаку и другим агрессивным газам.

Особенности монтажа: практические советы

Правильная установка — залог долгой службы. Вот несколько важных моментов, на которые стоит обратить внимание:

1. Температурные условия
Монтажные работы разрешается выполнять при температуре не ниже -20°C. При более сильных морозах полиэтилен становится хрупким, и изоляция может треснуть при изгибе.​

2. Радиус изгиба
Минимальный радиус изгиба должен составлять 10 диаметров провода. Для СИП-4 4×50 с диаметром около 29 мм это означает радиус не менее 290 мм. Резкие перегибы категорически запрещены — они могут повредить изоляцию или деформировать жилы.

3. Крепление к зданию
При прокладке вдоль стен используйте специальные зажимы и кронштейны, рассчитанные на диаметр используемого провода. Расстояние между точками крепления обычно составляет 0,5-1 метр в зависимости от сечения и ветровой нагрузки в регионе.

4. Соединение жил
Соединение алюминиевых жил требует использования специальных зажимов (пиренов), которые предотвращают окисление контакта. Никогда не используйте обычные скрутки — со временем алюминий окисляется, контакт ухудшается, происходит нагрев.

5. Подключение к магистрали
Для подключения ответвления к основной линии применяются прокалывающие зажимы или специальные ответвительные коробки. Это позволяет производить подключение без обесточивания магистральной линии.

Сравнение с другими типами СИП: что выбрать

Чтобы понять, в чём уникальность СИП-4, полезно сравнить его с другими типами самонесущих проводов:

СИП-4 не предназначен для использования в качестве магистральной линии на больших пролётах между опорами — для этого есть более мощные конструкции. Но для «последней мили» — подключения от столба к дому — он часто является оптимальным выбором.

Варианты исполнения: когда нужно «больше защиты»

Стандартный СИП-4 подходит для большинства задач, но в особых условиях производители предлагают модифицированные версии:​

• СИП-4т — с водоблокирующими материалами. Если в процессе эксплуатации изоляция повреждается, специальные гидрофобные компоненты предотвращают распространение влаги вдоль жилы.

• СИП-4н — с материалами, не поддерживающими горение. Используется в зданиях с повышенными требованиями пожарной безопасности.

• СИП-4гн — комбинированный вариант, объединяющий водоблокировку и негорючие свойства.
