Почему винтовые блоки стали революцией в сжатии воздуха

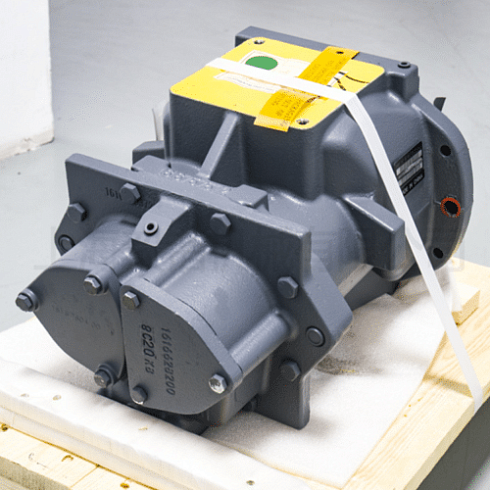

В современной промышленности винтовые компрессоры занимают доминирующую позицию, вытесняя традиционные поршневые установки. Сердцем этого преобразования является винтовой блок 1616714683 — инженерное чудо, которое обеспечивает надежное сжатие воздуха с минимальными потерями энергии. Если вы работаете в производстве, сервисном обслуживании или управлении компрессорным оборудованием, понимание принципов работы винтового блока критически важно для оптимизации операций и продления срока службы оборудования.
Что такое винтовой блок и из чего он состоит

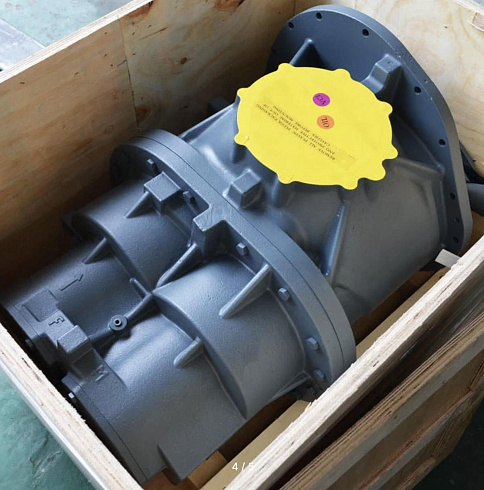

Винтовой блок — это основной узел компрессора, который непосредственно производит сжатие воздуха. В отличие от поршневых систем с их сложным механизмом возвратно-поступательного движения, винтовой блок работает на принципе ротационного сжатия, что обеспечивает плавность и эффективность процесса.
Конструктивно винтовой блок состоит из следующих основных компонентов:
Два ротора (винты)
Это сердце всей системы. Первый ротор — ведущий, имеющий выпуклый профиль с четырьмя лопастями, получает энергию непосредственно от электродвигателя. Второй ротор — ведомый, с шестью вогнутыми лопастями, приводится в движение ведущим ротором посредством их геометрического взаимодействия. Оба ротора вращаются одновременно в противоположных направлениях, создавая непрерывный процесс сжатия.
Корпус и кожух
Специально спроектированный железный или чугунный корпус содержит оба ротора и создает герметичные камеры сжатия. Материал корпуса выбирается из прочных чугунных сплавов (обычно ASTM A 278 класса 40), что гарантирует структурную целостность при высоких давлениях, достигающих 350 фунтов на квадратный дюйм.
Подшипники
Два типа подшипников поддерживают роторы: радиальные подшипники скольжения (обычно из бронзы) обеспечивают плавное радиальное движение, а упорные подшипники воспринимают осевые нагрузки, возникающие при давлении воздуха.
Система смазки
В маслозаполненных блоках масло вводится через специальные каналы. Оно служит тройной цели: смазывает трущиеся поверхности, отводит тепло, выделяемое при сжатии, и создает уплотнение между зазорами ротора и корпуса.
Сальники и уплотнения
Двойная система сальников с резиновыми уплотнительными кольцами предотвращает утечку масла из блока и попадание загрязнений извне.
Принцип работы: От воздуха к давлению
Процесс сжатия воздуха в винтовом блоке — это великолепный пример применения математической геометрии в инженерии. Понимание этого механизма поможет вам лучше обслуживать оборудование и диагностировать проблемы.
Фаза 1: Всасывание
Процесс начинается, когда роторы выходят из зацепления напротив всасывающего окна (входного отверстия). В этом момент создается разреженное пространство — частичный вакуум между ротором и корпусом. Атмосферный воздух, предварительно прошедший через воздушный фильтр для удаления пыли и абразивных частиц, устремляется в эту полость, заполняя пространства между лопастями ротора.
Фаза 2: Герметизация
Как только воздух попадает в межвинтовое пространство, профили роторов снова входят в зацепление. Лопасти ведущего ротора точно соприкасаются с впадинами ведомого ротора, создавая герметичные карманы. На этом этапе воздух оказывается «запертым» между ротором и корпусом.
Фаза 3: Сжатие
При продолжении вращения роторы постепенно перемещают воздушные карманы по направлению к выпускному окну. По мере этого движения объем каждого кармана неуклонно уменьшается — профили роторов становятся все ближе друг к другу и к корпусу. Это геометрическое сокращение объема заставляет молекулы воздуха прижиматься друг к другу, возрастает давление и температура. Процесс сжатия происходит плавно, без резких скачков, чего нельзя сказать о поршневых компрессорах.
Фаза 4: Нагнетание
Когда воздушный карман достигает выпускного окна (нагнетательного отверстия) и давление внутри соответствует требуемому давлению в системе, клапан автоматически открывается. Сжатый воздух под давлением выталкивается в пневматическую сеть.
Ключевая особенность винтового блока — полное отсутствие впускных и выпускных клапанов в самом блоке, как у поршневых компрессоров. Эта простота конструкции обеспечивает высокий коэффициент полезного действия, около 96%, и возможность работы на высоких скоростях вращения без потерь энергии.
Преимущества винтовых блоков: почему они завоевали рынок
Превосходство винтовых блоков над альтернативными технологиями обусловлено рядом фундаментальных преимуществ:
Исключительная энергоэффективность
Винтовые блоки обеспечивают экономию электроэнергии до 30% в сравнении с поршневыми компрессорами. Это происходит благодаря минимальному трению между компонентами (ротор работает на масляной пленке, а не прямом контакте) и отсутствию механических потерь, связанных с преобразованием движения. При непрерывной работе эта экономия превращается в миллионы рублей сэкономленного электричества над многолетним периодом.
Пониженные уровни шума и вибрации
Уровень шума составляет всего 60-75 дБ, в то время как поршневые компрессоры издают 85-95 дБ шума. Благодаря этому винтовые компрессоры можно устанавливать в непосредственной близости от рабочих мест, производственных участков и офисных помещений без необходимости дополнительной звукоизоляции.
Длительный срок службы
Винтовые блоки способны работать до 50 000 часов, что примерно в 10-15 раз дольше, чем поршневые аналоги. Это достигается благодаря:
• Минимальному количеству движущихся частей (всего 1/10 от количества деталей в поршневом компрессоре)
• Равномерному распределению нагрузок на все компоненты
• Качественной смазке и охлаждению
• Отсутствию ударных нагрузок
Стабильное давление без колебаний
Плавное ротационное движение обеспечивает постоянное давление с минимальными колебаниями (не более ±0,1 бара). Это критически важно для чувствительного оборудования, требующего точного давления воздуха.
Компактность и универсальность
Винтовые блоки занимают значительно меньше места, чем поршневые установки аналогичной производительности. Кроме того, они могут работать с различными газами — не только с воздухом, но и с аммиаком, хладагентами (R-717, R-22, R-32, R-134a) и другими газами, что делает их универсальным решением.
Автоматизированное управление
Большинство винтовых компрессоров оснащены микропроцессорными системами управления, позволяющими автоматически поддерживать заданные режимы работы, отслеживать параметры и даже подключаться к системам дистанционного мониторинга.
Непрерывная круглосуточная работа
В отличие от поршневых компрессоров, которые нуждаются в периодических перерывах для охлаждения, винтовые блоки способны работать 24/7 без перерывов, что идеально подходит для производств с постоянным спросом на сжатый воздух.
Недостатки и ограничения: Честная оценка
Несмотря на множество преимуществ, винтовые блоки имеют и ряд недостатков, которые следует учитывать при принятии решения:
Высокая стоимость покупки
Винтовой компрессор стоит дороже поршневого аналога в момент приобретения. Однако эта инвестиция окупается за счет экономии электроэнергии и снижения расходов на обслуживание в течение 5-7 лет непрерывной работы.
Сложность конструкции и ремонта
Винтовой блок представляет собой высокоточный механизм, требующий специализированного оборудования для ремонта. При выходе блока из строя его обычно не удается починить на месте — требуется замена на новый или отправка в специализированный сервисный центр. Стоимость нового блока может составлять 40-60% от стоимости всего компрессора.
Необходимость дополнительного оборудования
Для нормальной работы маслозаполненного винтового блока требуется синхронная работа с маслоотделителем (сепаратором), маслоохладителем и воздушным фильтром. Это усложняет систему и увеличивает начальные капитальные расходы.
Система охлаждения
При воздушном охлаждении необходимо обеспечить отвод горячего воздуха из системы (вытяжку). Это может потребовать дополнительных инженерных решений, хотя горячий воздух потенциально можно использовать для отопления помещений, что в некоторых случаях компенсирует дополнительные расходы.
Увеличение зазоров при износе
При длительной работе зазоры между винтами постепенно увеличиваются, что может привести к небольшому снижению эффективности. Однако при правильном техническом обслуживании этот процесс замедляется.
Техническое обслуживание: График и лучшие практики
Надлежащее техническое обслуживание — ключ к максимальному сроку службы винтового блока и оптимальной его производительности. Рекомендуемый график обслуживания:
Ежедневные проверки (перед началом работы)
• Проверка уровня масла — должен находиться в пределах нормы
• Визуальный осмотр на предмет масляных утечек и механических повреждений
• Проверка звуков и вибраций (должны быть минимальными)
• Измерение температуры корпуса (не должна быть аномально высокой)
Еженедельное обслуживание
• Замена конденсата из ресивера
• Проверка состояния воздушного фильтра и его продувка при необходимости
• Проверка натяжения приводного ремня (если используется ременная передача)
• Контроль всех резьбовых соединений, подтяжка ослабших болтов
• Очистка воздушно-масляного радиатора сжатым воздухом
Каждые 500 часов работы
• Первая замена масла (новые установки)
• Замена воздушного фильтра
Каждые 2000-2500 часов работы
• Замена воздушного фильтра
• Проверка и регулировка натяжения ремней
Каждые 4000 часов работы (или один раз в год)
• Замена масла в винтовом блоке
• Замена масляного фильтра
• Замена маслоотделителя (сепаратора)
• Проверка предохранительных клапанов
• Полная диагностика состояния ресивера
• Проверка герметичности пневматических соединений
Каждые 20000 часов работы (или один раз в 5 лет)
• Замена полного ремонтного комплекта винтового блока (уплотнения, подшипники)
• Замена ремонтного комплекта подшипников электродвигателя
• Комплексная диагностика всех систем
Типы винтовых блоков: Выбор оптимального решения
Современный рынок предлагает различные варианты винтовых блоков, каждый из которых оптимален для конкретных применений:
Маслозаполненные (Oil-Injected) блоки
Масло играет роль смазанта, охладителя и уплотнителя одновременно. Эти блоки обеспечивают высокую эффективность, экономичны в производстве и широко используются в промышленности. Недостаток — требуется система отделения масла от сжатого воздуха.
Сухие (Oil-Free) блоки
Эти блоки работают без масла в камере сжатия, что гарантирует полную чистоту выходящего воздуха. Используются в фармацевтике, пищевой промышленности и электронике, где присутствие масла недопустимо. Однако они требуют более высокой точности изготовления и имеют более короткий срок службы.
Блоки с фиксированной скоростью
Работают на постоянной частоте вращения (обычно 2950 или 3550 об/мин). Простая конструкция, надежность, но менее гибкие в отношении изменения производительности.
Блоки с переменной скоростью (VFD)
Позволяют регулировать частоту вращения ротора в соответствии с реальным спросом на сжатый воздух. Это обеспечивает дополнительную экономию энергии (до 35-40%), но увеличивает стоимость установки.
Заключение: Инвестирование в будущее
Винтовые блоки — это вершина компрессорной технологии, объединяющая эффективность, надежность и экономичность. Несмотря на более высокие первоначальные инвестиции, они доказывают свою стоимость через годы экономии электроэнергии, минимального обслуживания и исключительного срока службы.
При выборе винтового компрессора следует обратить внимание не только на технические характеристики, но и на репутацию производителя, доступность сервисной поддержки и совместимость с вашей существующей инфраструктурой. Правильное обслуживание в соответствии с рекомендациями производителя гарантирует, что ваше оборудование прослужит десятилетия, обеспечивая надежное сжатие воздуха для всех ваших производственных нужд.
Винтовые блоки — это не просто оборудование, это инвестиция в стабильность и эффективность вашего производства на долгие годы вперед.
